Блок управления датчиками протечки SCD3.0

Микропроцессорный блок управления SCD3.0 и точечные датчики протечки SWF4.1 образуют совместно с запорной арматурой (шаровые краны с сервоприводом, э/м клапаны и т.д.) систему защиты от протечек, обеспечивающую визуальную и звуковую сигнализацию и перекрытие трубопроводов.

Микропроцессорный блок управления SCD3.0 обеспечивает независимый контроль каждого из четырех подключенных датчиков протечки воды SWF 4.1 (визуальный + звуковой).

Все подключенные исполнительные устройства блокируются нажатием одной кнопки (например, при срочном перекрытии воды для проведения ремонтных работ или при длительном не использовании водопровода).

В случае срабатывания блока SCD3.0 вернуть систему в рабочее состояние можно только в ручном режиме.

Микропроцессорный блок контроля сохраняет свое состояние даже в случаях сбоев питания (отключение электроэнергии). Контроллер после восстановления электроснабжения вернется в то же состояние, в котором он находился до сбоев подачи питания.

Контроллер SCD3.0 позволяет установить время задержки между срабатыванием (затоплением) датчика и включением исполнительного устройства, что уменьшает вероятность ложных срабатываний, например, при мытье пола.

Блок управления SCD3.0 производит автоматический поиск подключенных датчиков затопления SWF4.1, гарантируя тем самым легкость при монтаже и настройке системы.

Контроллер SCD3.0 автоматически отключает питание на датчике после срабатывания, что исключает возможность электролиза датчиков в водной среде, тем самым продлевая их срок службы.

Блок выполнен в малогабаритном корпусе, предназначенном для крепления на стандартную DIN-рейку.

Технические характеристики

Напряжение питания:
24…30VDC
Ток потребления (макс):
150mA
Вход:
напряжение логического
“0” 0...1,2 V
напряжение логической
“1” от 5 V до U и.п
Выход:
сухой (релейный) контакт
Макс. коммутируемые напряжения:

250 VAC
100 VDC
Макс. коммутируемые токи:

10А (AC)
5А (VD)
Индикация наличия датчиков протечки

Индикация срабатывания датчиков протечки

Автоматическое отключение питания на датчике после срабатывания

Кнопка ручной блокировки всех исполнительных устройств

Защитный интервал времени срабатывания

Два силовых выхода с контактами на размыкание и замыкание

Температура эксплуатации

0...+70 С
Размеры блока управления

101 x 71 x 26 мм
Универсальный корпус для крепления на DIN-рейку или любую поверхность


Схемы подключения контроллера SCD3.0

К блоку управления SCD3.0 можно подключить различные модификации датчиков протечки. Но чаще всего с ним используются датчики моделей SWF4.1, SWF4.1-R2.

Блоки SCD3.0 управляют запорной арматуры с исполнительными механизмами (клапаны электромагнитные, краны шаровые с сервоприводом, затворы с электроприводом и т.п.), выполняющие отсечную функцию в случае протечки.
К блоку управления SCD3.0 можно подключить от 1 до 4 точечных датчиков протечки SWF4.1 Совместно с запорной арматурой (шаровые краны с сервоприводом, э/м клапаны, поворотные затворы с электроприводом и т.д.) они образуют надежную систему защиты от протечек (здесь ссылка "Объекты SWF4.1").

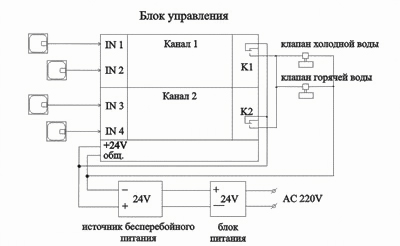

Схема включения блока управления для подключения четырех датчиков SWF4.1 и двух электроклапанов

Схема включения блока управления для подключения четырех датчиков SWF4.1 и двух электроклапанов

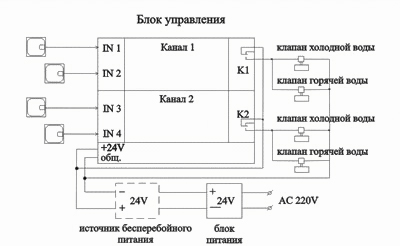

Схема включения блока управления для подключения четырех датчиков SWF4.1 и четырех электроклапанов

Схема включения блока управления для подключения четырех датчиков SWF4.1 и четырех электроклапанов


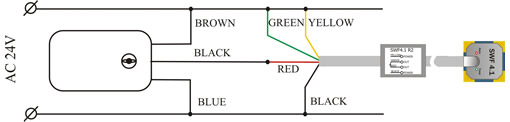

Датчики протечки SWF4.1-R2 с выходом "сухой контакт" можно подключать к блокам управления SCD3.0 для мониторинга и предотвращения протечек в многоэтажных зданиях.

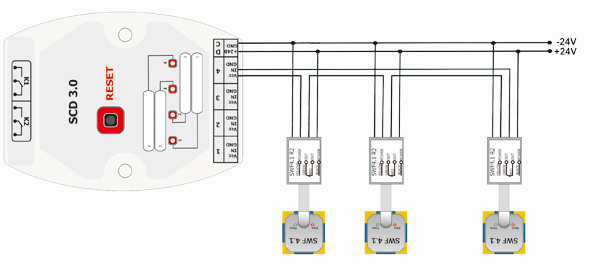

Ниже представлена схема подключения датчиков SWF4.1-R2 к блоку управления SCD3.0 для мониторинга и предотвращения протечек воды путем перекрытия водопровода в 4-х этажном офисном здании.

На каждом этаже расположено необходимое число датчиков протечки SWF4.1-R2, соединенных последовательно. Датчики подключены к единому блоку управления SCD3.0, с помощью которого осуществляется визуальный контроль за состоянием датчиков, а в случае наступления аварийной ситуации блок сигнализирует состояние датчиков на данном этаже световой индикацией, звуковым сигналом и срабатыванием выходных реле. Для повышения надежности системыв блоке предусмотрено включение задержки между сработкой датчика и включением реле (см. особенности блока SCD3.0).

В зависимости от специфики проектов выходные реле блока используются для управления различными нагрузками, которыми могут быть: оповещатель громкой связи, индикация на пульте диспетчера, электроклапаны для перекрытия воды (в блоке также предусмотрено ручное управление клапанами и перекрытие трубопроводов), другие устройства с суммарной мощностью, не превышающей 1,5кВт.

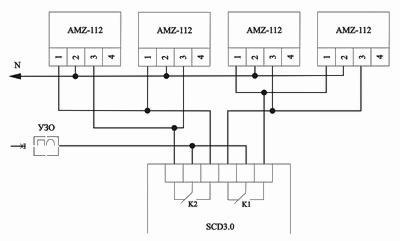

Подключение шаровых кранов с сервоприводами AMZ112 (Danfoss) к блоку управления SCD3.0

Монтаж контроллера SCD3.0

Монтаж блока защиты от протечек на DIN-рейку

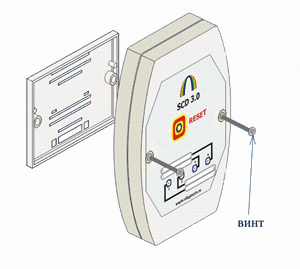

Монтаж блока SCD 3.0 на DIN-рейку

К контроллеру SCD3.0 с помощью винтов (входят в комплект поставки) прикручивается крепежная планка для крепления на DIN-рейку (входит в комплект поставки), после чего блок SCD3.0 устанавливается на DIN-рейку. Данная процедура производится по окончании подключения и программирования контроллера.
Монтаж блока управления протечками на стену

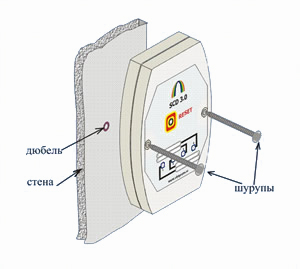

Монтаж блока SCD 3.0 на стену

На предполагаемом месте крепления блока сверлятся отверстия под дюбеля (входят в комплект поставки), затем с помощью саморезов (входят в комплект поставки) блок SCD3.0 прикручивается к стене. Данная процедура производится по окончании подключения и программирования контроллера. Подключение шаровых кранов с сервоприводами AMZ112 (Danfoss) к блоку управления SCD3.0

Скачать паспорт SCD3.0
