Датчик протечки SWF 4.1-R2 точечный

Точечный датчик протечки SWF4.1-R2 предназначен для обнаружения наличия воды или любой неагрессивной токопроводящей жидкости.

SWF4.1-R2 - это модификация точечного датчика с релейным выходом (сухой контакт); контакты датчика нормально замкнуты (контакт размыкается при сработке датчика

Датчик хорошо зарекомендовал себя в промышленном и бытовом применении. Компактные размеры и симпатичный дизайн позволяют установить датчик воды даже в открытом месте, не нарушая дизайн помещения.

Точечный датчик протечки SWF4.1-R1 является самостоятельным устройством с цифровой обработкой. Также его можно подключать к контроллерам разных производителей.

Устойчивая работа датчика в условиях сильных электромагнитных помех.

Электроды датчика протечки покрыты золотом, что обеспечивает высокую коррозионную стойкость.
датчик протечки
датчик протечки SWF4.1-R1

Технические и конструктивные характеристики

Напряжение питания: 24VDC (±10%)
Ток потребления (макс): 30mA
Выход:
сухой (релейный) контакт
макс. коммутируемые рабочие напряжение/ток: 120VAC/1А
24 VDC/1А
Монолитный корпус
Электроды датчика покрыты золотом
2 индикатора: "питание" и "тревога"
Модификация R2: нормально замкнутые контакты (размыкаются при срабатывании)
Защитный интервал времени срабатывания: 10 мс
Температура эксплуатации: 0...+70 С
Размеры: 27 x 27 x 4.8 мм
Стандартная длина кабеля 3 м

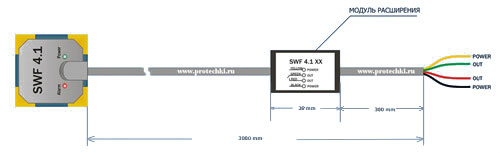

Модуль расширения

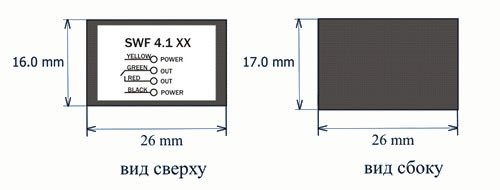

модуль расширения R1 датчика протечки

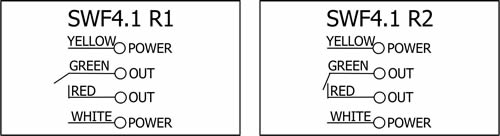

Назначение контактов датчика



Особенности точечного датчика протечки SWF 4.1-R2

Датчик протечки SWF4.1-R2 с выходом "сухой контакт" является самостоятельным устройством с цифровой обработкой.

Устойчивая работа датчика в условиях сильных электромагнитных помех.

Датчик имеет встроенные индикаторы питания "Power" и тревоги "Alarm".

Датчик протечки SWF4.1-R2 имеет 4 электрода, образующих 2 зоны контроля жидкости; встроенная схема формирует сигнал только при погружении в жидкость обеих зон, благодаря чему снижается вероятность ложных срабатываний.

Электроды датчика протечки покрыты золотом, а это обеспечивает высокую коррозионную стойкость.

Благодаря верхнему расположению электродов датчика (они находятся на уровне 1 мм от поверхности) значительно уменьшается вероятность их загрязнения. В частности, при влажной уборке кафельной плитки протираются и электроды датчика.

Точечный датчик протечки SWF4.1-R2 имеет компактные размеры и симпатичный дизайн, что позволяет устанавливать его в открытых местах, не нарушая дизайн помещения.

Монтаж точечного датчика протечки SWF4.1-R2

монтаж датчика протечки

Монтаж датчика протечки воды SWF4.1-R2 не требует дополнительной подготовки поверхности. Датчик воды монтируется на нижнюю поверхность и в зависимости от типа этой поверхности необходимо нанести либо влагостойкий строительный клей, либо строительный двусторонний скотч и приклеить датчик электродами вверх на место предполагаемой протечки или скопления жидкости.

Схемы подключения датчиков протечки SWF4.1-R2 к блокам управления и контроллерам различных производителей

Датчики протечки SWF4.1-R2 с выходом "сухой контакт" являются самостоятельным устройством с цифровой обработкой, но также их можно подключать к блокам управления и контроллерам разных производителей

Схемы подключения датчиков протечки SWF4.1-R2 к блоку управления SCD3.0 для мониторинга и предотвращения протечек в многоэтажных зданиях

Датчики протечки SWF4.1-R2 с выходом "сухой контакт" возможно подключать к блокам управления SCD3.0 для мониторинга и предотвращения протечек в многоэтажных зданиях. Ниже представлена схема подключения датчиков SWF4.1-R2 к блоку управления SCD3.0 для мониторинга и предотвращения протечек воды путем перекрытия водопровода в 4-х этажном офисном здании.

Схемы подключения датчиков протечки к блокам управления и контроллерам различных производителей
На каждом этаже расположено необходимое число датчиков протечки SWF4.1-R2, соединенных последовательно. Датчики подключены к единому блоку управления SCD3.0, с помощью которого осуществляется визуальный контроль за состоянием датчиков, а в случае наступления аварийной ситуации блок сигнализирует состояние датчиков на данном этаже световой индикацией, звуковым сигналом и срабатыванием выходных реле. Для повышения надежности системы в блоке предусмотрено включение задержки между сработкой датчика и включением реле (см. особенности блока SCD3.0).

В зависимости от специфики проектов выходные реле блока используются для управления различными нагрузками, которыми могут быть: оповещатель громкой связи, индикация на пульте диспетчера, электроклапаны для перекрытия воды (в блоке также предусмотрено ручное управление клапанами и перекрытие трубопроводов), другие устройства с суммарной мощностью, не превышающей 1,5кВт.

Скачать паспорт датчика протечки SWF 4.1-R1
