Датчик протечки SWF 4.1-R1 точечный
Точечный датчик протечки SWF4.1-R1 предназначен для обнаружения наличия воды или любой неагрессивной токопроводящей жидкости.
SWF4.1-R1 - это модификация точечного датчика с релейным выходом (сухой контакт); контакты датчика нормально разомкнуты (контакт замыкается при сработке датчика)
Датчик хорошо зарекомендовал себя в промышленном и бытовом применении. Компактные размеры и симпатичный дизайн позволяют установить датчик воды даже в открытом месте, не нарушая дизайн помещения.
Точечный датчик протечки SWF4.1-R1 является самостоятельным устройством с цифровой обработкой. Также его можно подключать к контроллерам разных производителей.
Устойчивая работа датчика в условиях сильных электромагнитных помех.
Электроды датчика протечки покрыты золотом, что обеспечивает высокую коррозионную стойкость.
Технические и конструктивные характеристики
| Напряжение питания: | |
| Ток потребления (макс): | 30mA |
| Выход: | |
| сухой (релейный) контакт | |
| макс. коммутируемые рабочие напряжение/ток: | 120VAC/1А |
| 24 VDC/1А | |
| Монолитный корпус | |
| Электроды датчика покрыты золотом | |
| 2 индикатора: | "питание" и "тревога" |
| Модификация R1: | нормально разомкнутые контакты (замыкаются при срабатывании) |
| Защитный интервал времени срабатывания: | 10 мс |
| Температура эксплуатации: | 0...+70 С |
| Размеры: | 27 x 27 x 4.8 мм |
| Стандартная длина кабеля | 3 м |
Модуль расширения
Назначение контактов датчика
Монтаж точечного датчика протечки SWF4.1-R1
Монтаж датчика протечки воды SWF4.1-R1 прост и не требует дополнительной подготовки поверхности. Датчик воды монтируется на нижнюю поверхность (см. рисунок) и в зависимости от типа этой поверхности необходимо нанести либо влагостойкий строительный клей, либо строительный двусторонний скотч и приклеить датчик электродами вверх на место предполагаемой протечки или скопления жидкости.
Схемы подключения датчиков протечки SWF4.1-R1 к блокам управления и контроллерам различных производителей
Датчик протечки SWF4.1-R1 с выходом "сухой контакт" является самостоятельным устройством с цифровой обработкой, но также их можно подключать к блокам управления и контроллерам разных производителей.

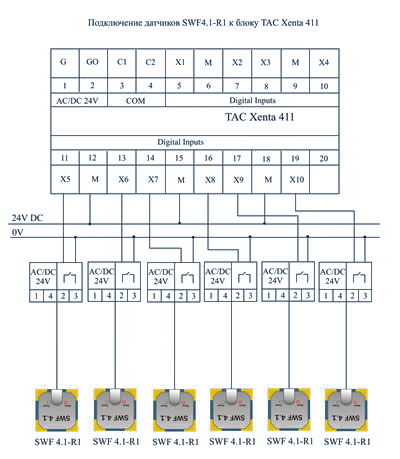

Ниже представлена схема подключения датчиков SWF4.1-R1 к блоку TAC Xenta 411
Скачать паспорт датчика протечки SWF 4.1-R1
