Ленточный (зонный) датчик протечки воды SWF5.1

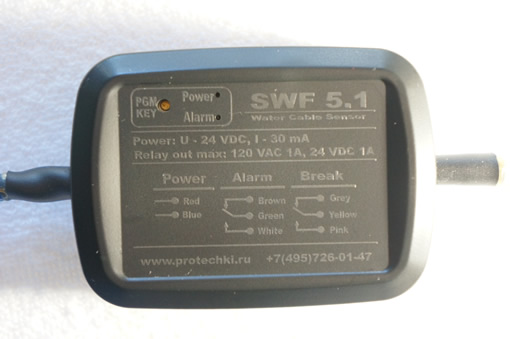

Органы управления и индикации модуля SWF5.1
ВНИМАНИЕ! Регулировки чувствительности и времени задержки необходимо производить до подключения питающего напряжения к датчику.
«POWER» - светодиодный индикатор индицирует подключение датчика к
источнику питания и участвует в индикациях других режимов работы датчика.
«ALARM» - светодиодный индикатор имеет несколько режимов индикации:
• при обрыве сенсорного кабеля моргает в следующем порядке: 2 коротких
вспышки, длинная пауза.
• при затоплении сенсорной части горит непрерывно
«PGM KEY» - кнопка программирования чувствительности и времени задержки
датчика
«TIME DELAY» - регулятор предназначен для установления контрольного времени задержки от момента затопления до момента переключения контактов реле ALARM в диапазоне от 1 до 250 секунд.
Регулировка производится в соответствие с указателем на лицевой панели блока управления. Данная регулировка используется для предотвращения ложных срабатываний датчика в случае попадания на датчик одиночных капель жидкости.
По умолчанию предустановлен на время задержки сработки порядка 10 секунд.
«SENSITIVITY» - регулятор предназначен для установления чувствительности. Регулировка производится в соответствие с указателем на лицевой панели блока управления
до подачи питающего напряжения. Предустановлен на минимальную чувствительность.
